Isı geri kazanım cihazı kurulumu: duvara montaj ve Ø100 mm kanal

Kurulum için neye ihtiyacınız var?

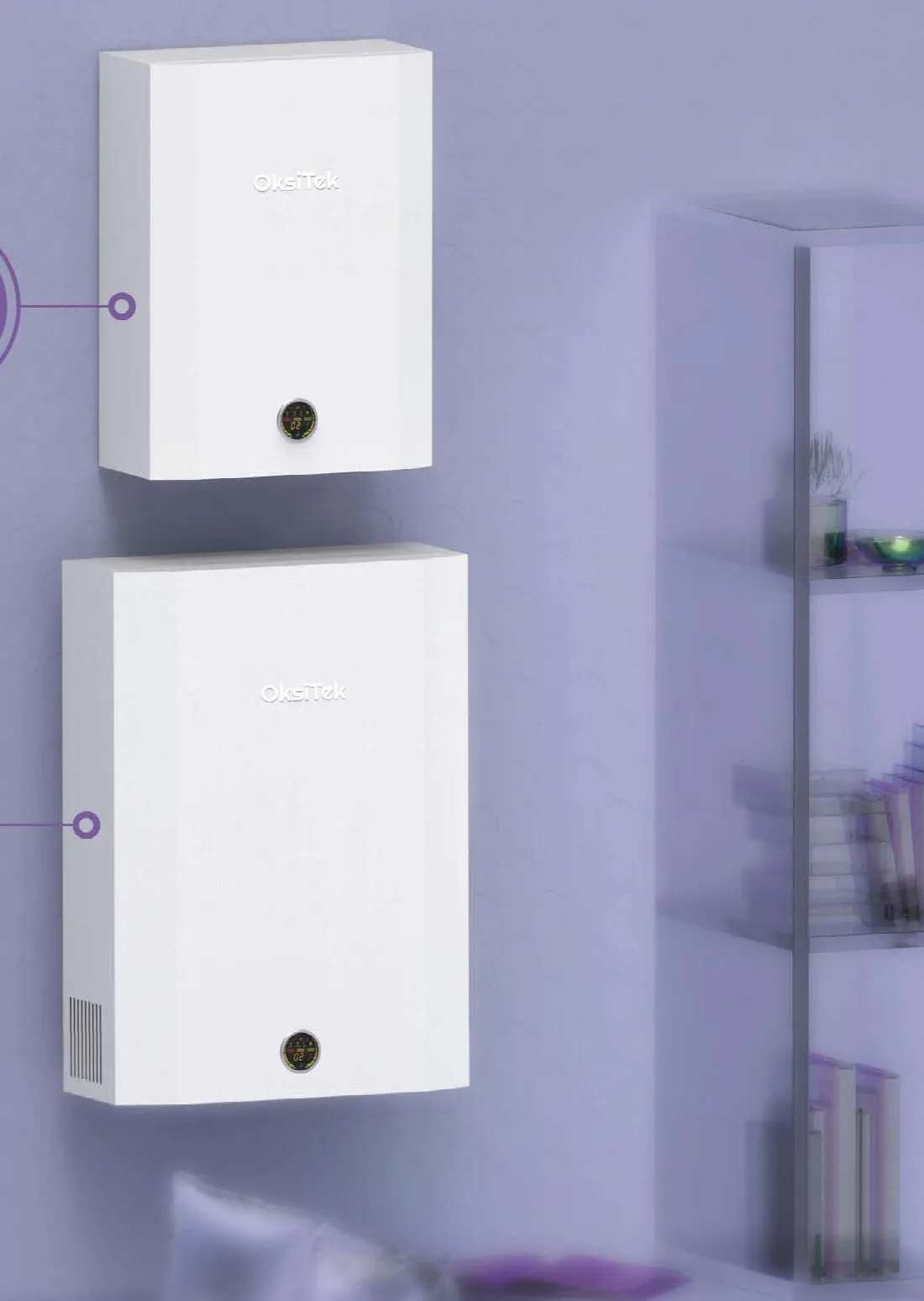

Kurulum için dış cepheye bakan bir duvar, bu duvardan geçen Ø100 mm delik ve cihazın yakınında 220 V'luk bir priz yeterlidir. Asma tavan, tavan içinden geçen kanal tesisatı ya da odalara dağıtılan menfezler gerekmez. Katalog bu cihazları duvara monte olarak tanımlar: ısı geri kazanım cihazı odanın duvarına asılır, havayı doğrudan arkasındaki duvardan alır ve verir.

Duvar içinden geçen hava kanalları cihazla birlikte gelir. OKS-AHE serisinde iki, OKS-S200 serisinde bir adet duvar içi hava kanalı bulunur; OKS-MS200B'nin tanıtım föyünde de duvar hava kanalı ve duvara montaj paneli gösterilir.

Modele göre duvardaki ağızlar

Duvara açılacak delik sayısı modele göre değişir:

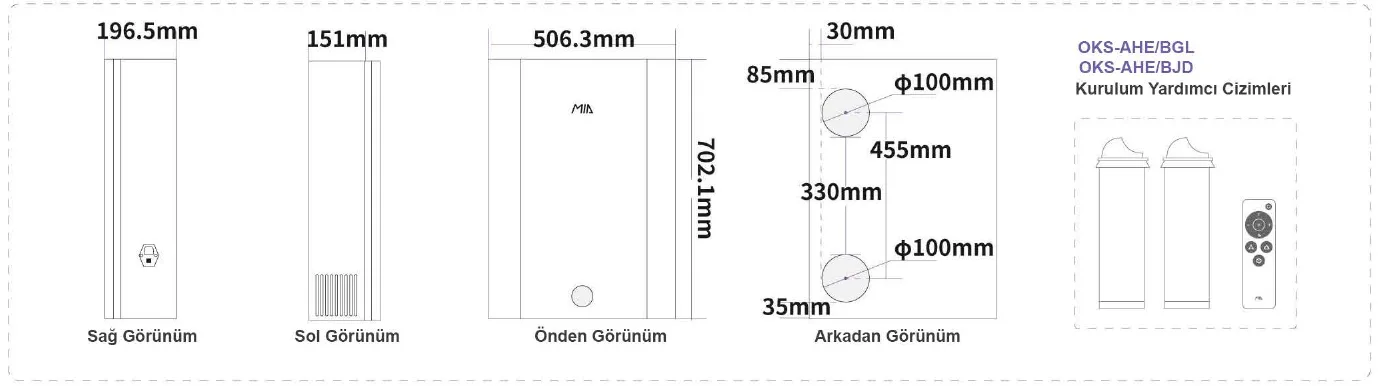

• OKS-AHE serisi: Arka yüzde iki adet Ø100 mm bağlantı ağzı vardır ve ağızların merkezleri arasında 330 mm bulunur. Duvarda da bu düzene uygun iki delik açılır; biri dış havayı almak, diğeri kullanılmış havayı dışarı vermek içindir.

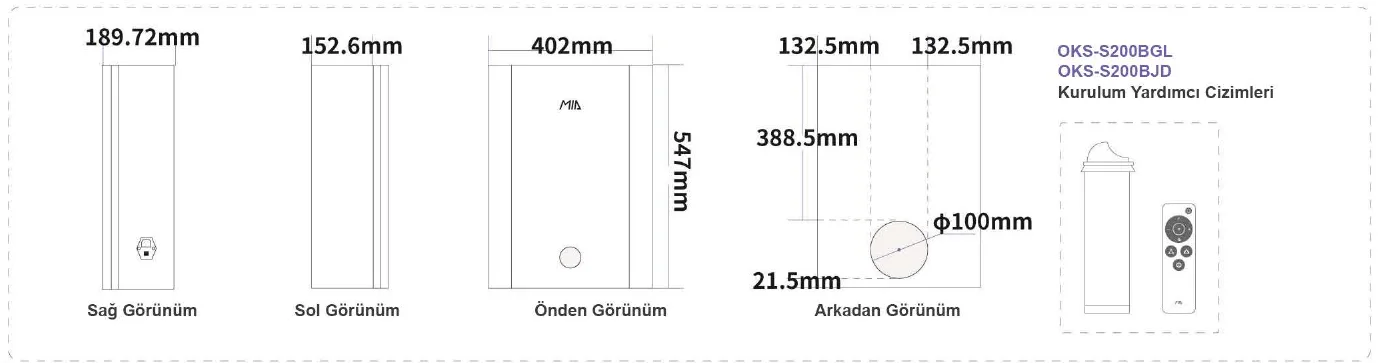

• OKS-S200 serisi: Arka yüzde tek bir Ø100 mm ağız vardır ve yatayda gövdenin ortasında yer alır. Duvarda tek delik yeterlidir.

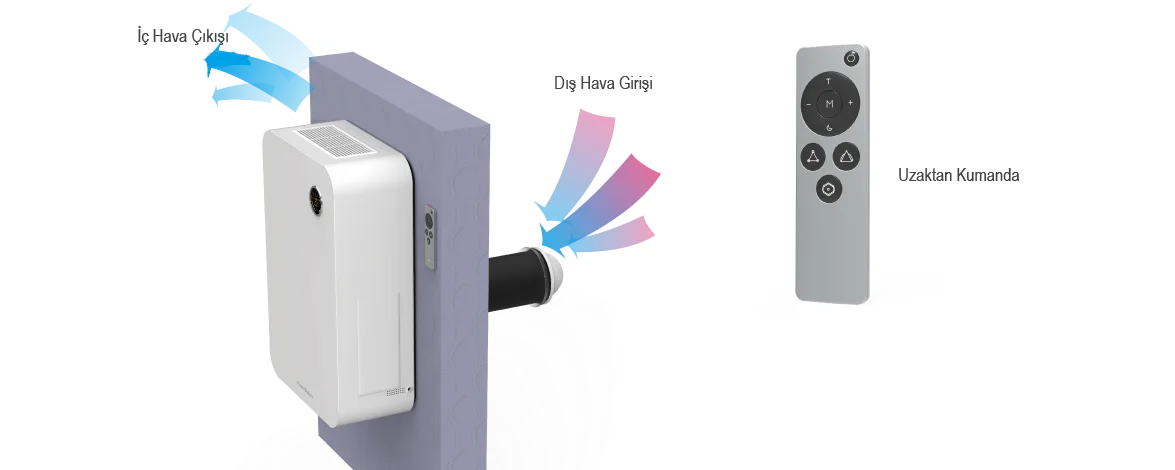

• OKS-MS200B: Dış bağlantısı tek bir Ø100 mm kanaldır. Tanıtım föyünde gövdeyle birlikte bir duvara montaj paneli gösterilir; cihaz duvara bu panel aracılığıyla bağlanır.

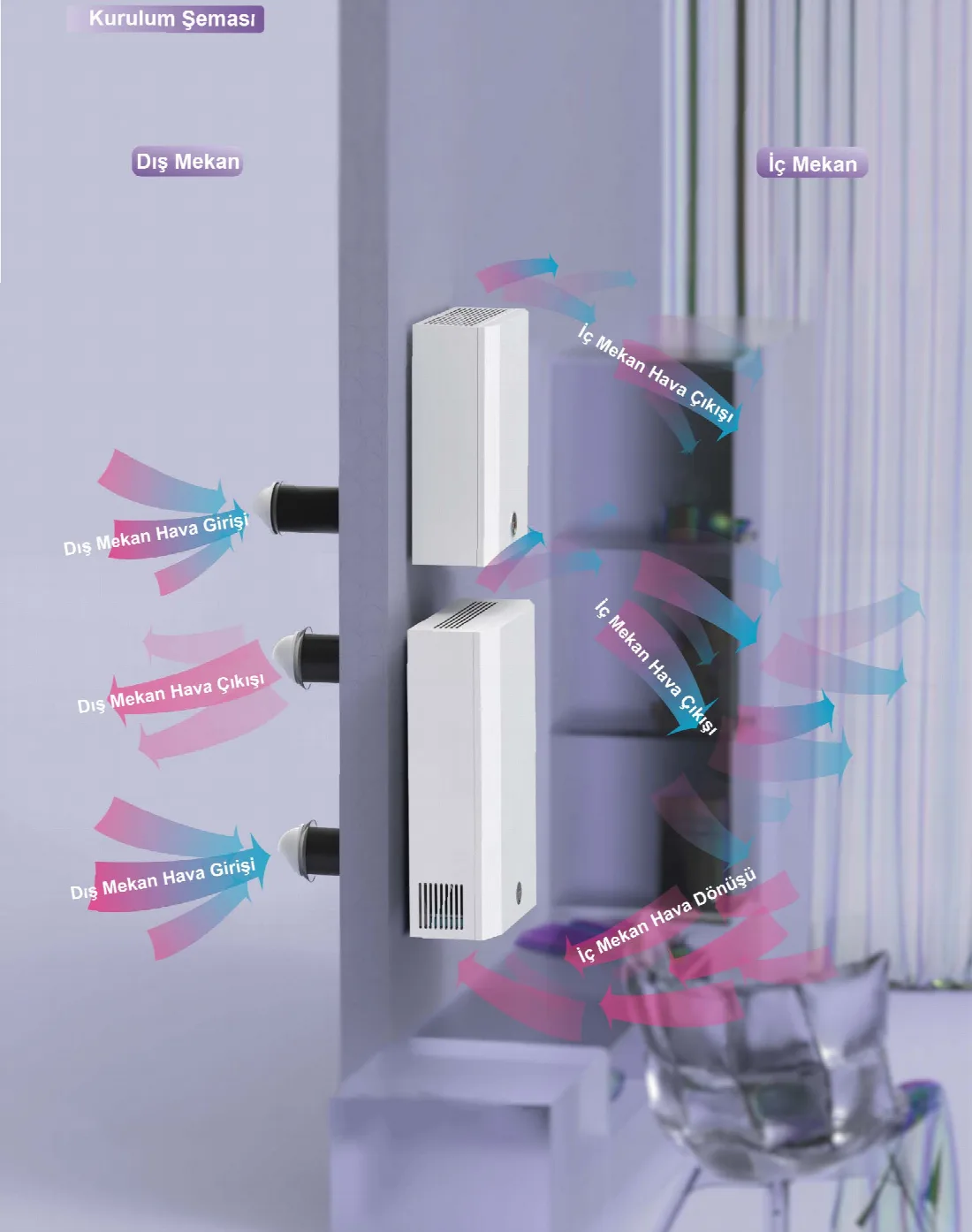

Kurulum şeması: dört hava yolu

Katalogdaki kurulum şeması, havanın duvarın iki yüzünde izlediği dört yolu gösterir:

• Dış hava girişi: Dışarıdaki taze hava, duvardaki kanaldan cihaza girer.
• Dış hava çıkışı: Odadan alınan kullanılmış hava, ikinci kanaldan dışarı atılır.
• İç mekan hava çıkışı: Filtrelenmiş taze hava, cihazdan odaya verilir.
• İç mekan hava dönüşü: Odadaki kullanılmış hava, cihaza geri çekilir.

Dört yolun tamamı çift yönlü OKS-AHE serisinde kullanılır. Giden ve gelen hava, cihazın içindeki enerji değişim çekirdeğinde birbirine karışmadan ısı alışverişi yapar. Şemanın üst kısmındaki tek yönlü cihaz ise yalnızca iki yolu kullanır: dış hava girişinden aldığı havayı filtreleyip iç mekan hava çıkışından odaya verir. Odadaki hava bu durumda pencere aralıkları, banyo ya da mutfak aspiratörü gibi yollardan dışarı çıkar. İki yaklaşımı ERV ve tek yönlü havalandırma farkı yazısında karşılaştırdık.

Üç modelin ölçüleri

Duvarda ayırmanız gereken alanı aşağıdaki tablodan görebilirsiniz. OKS-AHE ve OKS-S200 değerleri katalogdan, OKS-MS200B değerleri tanıtım föyünden alınmıştır.

Ölçüleri yorumlamak ve duvar planlamak için ısı geri kazanım cihazı ölçüleri rehberine bakabilirsiniz. 21 kg'lık OKS-AHE gibi bir gövde, ağırlığı güvenle taşıyacak bir duvara ve uygun bağlantı elemanlarıyla asılmalıdır.

Yer seçerken nelere dikkat edilmeli?

Cihazın yeri, hem dış ağzın nereye açılacağına hem de odada nasıl kullanılacağına göre seçilir. Aşağıdakiler her evde işe yarayan genel önerilerdir; kesin konum keşifte, duvarın ve cephenin durumu görülerek belirlenir.

• Dış hava ağzını mutfak aspiratörünün, bacaların ve klima dış ünitesinin hava çıkışına yakın konumlandırmayın. Aksi halde cihaz, dışarı atılan yemek kokusunu, dumanı ya da ılık havayı geri çekebilir.
• Cihazın yakınında bir priz bulunmasına dikkat edin. Sürekli çalışacak bir cihaz için uzatma kablosu yerine kablonun rahatça uzandığı bir priz tercih edilir.
• Filtre kapağının önünde ve yanında elinizi rahatça kullanabileceğiniz boşluk bırakın. Dolap, perde ya da raf kapağı engellerse filtre bakımı zorlaşır.
• Odaya hava veren çıkışın önünü mobilyayla kapatmayın; taze hava odaya serbestçe yayılmalıdır.
• Delmeden önce duvarın içinden elektrik kablosu, su ya da doğalgaz borusu geçip geçmediğini kontrol ettirin.
• Dış cephede yalıtım kaplaması varsa bunu kurulum ekibine önceden söyleyin; kanal geçişinin çevresi buna göre kapatılır.

Delme işini yetkili ekibe bırakın

Ø100 mm'lik delik dış cepheye açıldığı için bu işin deneyimli, yetkili bir ekip tarafından yapılmasını öneririz. Doğru ekipmanla açılan delik, kanalın düzgün oturmasını ve çevresinin yağmura ve rüzgara karşı iyi kapatılmasını kolaylaştırır. Apartmanda oturuyorsanız dış cepheye müdahale için bina yönetiminin görüşünü önceden almanız, sonradan çıkabilecek anlaşmazlıkların önüne geçer.

Evinizin duvarını, cephesini ve priz durumunu görmemiz için keşif talebinizi iletişim sayfasından iletebilirsiniz. Hangi modelin size uyduğuna henüz karar vermediyseniz modelleri karşılaştırarak başlayabilirsiniz.

Kurulum genel olarak nasıl ilerler?

Duvara monte bir cihazın kurulumu genel olarak birkaç adımdan oluşur ve hiçbiri odanın tavanına ya da diğer odalara dokunmaz:

1. Keşifte cihazın asılacağı duvar, dış ağzın cephedeki yeri ve priz konumu birlikte belirlenir.
2. Delik yeri işaretlenir ve duvarın içinden tesisat geçip geçmediği kontrol edilir.
3. Model OKS-AHE ise iki, tek yönlü modellerde bir Ø100 mm delik açılır.
4. Cihazla gelen duvar içi hava kanalı deliğe yerleştirilir, dış taraftaki çevresi kapatılır.
5. Cihaz, OKS-MS200B'de montaj paneliyle birlikte, duvara asılır ve kanal ağızlarına oturtulur.
6. Fiş prize takılır, cihaz kumandayla çalıştırılarak deneme yapılır.

Delik açma sırasında toz çıkacağı için duvarın önündeki eşyaları kenara çekmek ve yere bir örtü sermek, kurulum sonrası temizliği kısaltır.

Kurulumdan sonra ilk kontroller

Cihaz yerine asıldıktan sonra kumandayla çalıştırıp odaya hava geldiğini elinizle kontrol edin. Filtre kapağını bir kez açıp kapatarak erişimin rahat olduğunu görün. Kumanda, bilgi ekranı ve isteğe bağlı akıllı denetleyiciyle ilgili ayrıntılar kontrol seçenekleri sayfasında yer alır.
